3 kasetli Fiber Optik Ek kutusu Türk Telekom Onaylı, Acıbadem

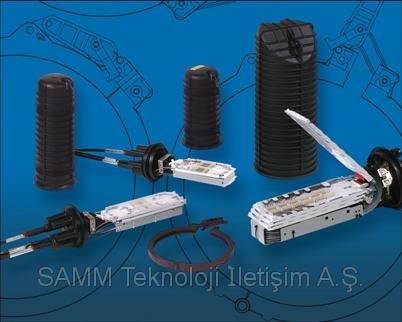

FOSC-400 fiber optik uygulamalar için geliştirilmiş mükemmel yalıtım sistemi ile fiber optik ek kutuları arasında pazar lideri konumundadır.

Kablo giriş portlarında kullanılan izolasyon tipi ısı büzüşmeli manşonlar olup; kablo yalıtımı, bir sıcak hava tabancası veya şalama ile kolayca uygulanabilen ısı büzüşmeli manşon ve eriyen yapışkan sistemi ile sağlanır. Yeni nesil kutularda alternatif olarak jel dolgulu soğuk tiplerde mevcuttur.

FOSC 400, harici fiber optik şebekelerde, farklı çevresel koşullarda ve farklı uygulamalarda (Düz kablo eki, saplama, branşman.. vs), ek ve depolama özelliği ile kullanılabilir.

FOSC 400 aşağıdaki özelliklere sahiptir:

* Tek taraflı termo-plastik yapısı
* Gövde ve kapak conta yalıtımlı olup kelepçeli kapama sistemi
* Çevrim kabloları için bir oval kablo girişi
* Gövde tipine göre 8 e kadar yuvarlak kablo girişi
* Isı büzüşmeli kablo girişleri
* A, B ve D olmak üzere 3 farklı seri ve 864 e kadar ek kapasitesi
* Tüm kablo tiplerine uyumlu ( Gevşek tüplü , merkezi tüplü, vs.. )
* FOSC ek tepsilerinin menteşeli yapısı sayesinde diğer tepsileri rahatsız etmeden, tüpleri bükmeden, kayıpsız erişim.
* Transit tüpler veya kesilmemiş fazlalık tüplerin saklanabilmesi için depolama tepsisi.

FOSC400 ürün ailesinde, ölçülerine ve kapasitelerine göre 7 farklı tip (AS, A4, A8, B2, B4, D5/B, D5 ) ek kutusu vardır. Bu 7 farklı tipten A4 ve B4 serisi Türkiye pazarında kullanılan ve en çok bilinen ürün tipleridir.

FOSC400 Ek kutuları termoplastik malzemeden yapılmış olup; taban(gövde), kapak ve kelepçe olmak üzere 3 farklı parçadan oluşur. Kelepçeli yapısı, ek kutusu üzerinde yapılacak sonraki değişiklik ve ilavelere izin verir.

Türkiye pazarında 4 yuvarlak ve 1 oval portlu gövdeler tercih edilir. Ancak müşteri spesifikasyonlarına göre; ek kutusu tipine bağlı olmak üzere, yuvarlak port sayısı arttırılabilir.

Ek kutuları kapasitelerine göre yeterli sayıda ek kasetini ve ek koruyucuyu içerisinde barındırır.
Ölçüler ve Kapasite

FOSC-A4 FOSC-B4

Ölçüler
Uzunluk L ( mm ) 420 540
Çap ( Kelepçesiz ) ( mm ) 183
Çap ( Kelepçeli ) A ( mm ) 205
Kapasite
Ek Kaseti Sayısı 2/3 4/6
Fiber Sayısı 24/36 48/72

Fiber kapasiteleri standart olarak12 fiberli kasetler için hesaplanmıştır. Yüksek fiber kapasiteleri için opsiyonel olarak 24 fiberli kasetlerde kullanılabilir. 24 fiber kapasiteli kasetler için lütfen satıcınıza danışınız.
FOSC-400A4 Serisi 1. Valf (Opsiyonel)
2. Topraklama (Opsiyonel)
3. Taban (Gövde)
4. Kelepçe
5. Kapak
6. Ek Tepsileri

FOSC-400B4 Serisi

Sipariş Bilgileri

B4 Serisi Türk Telekom tarafından onaylı olup. Uygulamada 3 kasetli ve 6 kasetli olarak kullanılır. Türk Telekom uygulamalarında ürün kodları aşağıdaki gibi kullanılır, ve kit içeriği TT şartnamesindeki tüm gerekli malzemeleri içerir.

Ürün Kodu

Açıklama

FOSC400-B4-12-3-NGV-TRC1

3 Kasetli TT Tipi

FOSC400-B4-12-6-NGV-TRC1

6 Kasetli TT Tipi

Standart uygulamalarda ise ürün kodları aşağıdaki gibi kullanılır, bu kit içerisine kablo giriş portları dahil edilmemiştir. Kullanıcı, aksesuar kısmında tanımlı kablo giriş portlarını kendi isteği doğrultusunda ilave olarak seçer.

Ürün Kodu

Açıklama

FOSC400-B4-12-3-NGV?TRC2

3 Kasetli Standart Tip

FOSC400-B4-12-6-NGV?TRC2

6 Kasetli Standart Tip

3 kasetli kutular, farklı gövde yapıları olması itibarı ile kaset ilaveleri ile 6 kasetli yapılamaz. Maksimum 4 tepsi tutacak gövdesi vardır.

Aksesuarlar
Yuvarlak Port Giriş Kiti
Aluminyum Bant, Isı büzüşmeli manşon, Temizleme Mendili, Şerit Zımpara, Temizleme Mendili, Topraklama Kablosu, Topraklama Kablo Konnektörü , Montaj Kılavuzu

FOSC-A-CSEAL-1NT A serisi için yuvarlak port sonlandırma kiti. ( 1 Kablo için)

FOSC-B/D-CSEAL-1NT B serisi için yuvarlak port sonlandırma kiti. ( 1 Kablo için)
Oval Port Giriş Kiti
Isı büzüşmeli manşon, Çatal Mandal, Aluminyum Bant, Şerit Zımpara, Temizleme Mendili, Topraklama Kablosu , Topraklama Kablo Konnektörü, Montaj Kılavuzu *
* Sadece ilave sipariş edilen kitler için geçerlidir.

FOSC-A-CSEAL-2NT A serisi için oval port sonlandırma kiti. ( 2 Kablo için )

FOSC-B/D-CSEAL-2NT B serisi için oval port sonlandırma kiti. ( 2 Kablo için )

Tepsiler

FOSC-A-TRAY-12 A serisi için 12 Fiber kapasiteli tepsi.

FOSC-A-TRAY-24 A serisi için 24 Fiber kapasiteli tepsi.

FOSC-B-TRAY-12-1 B serisi için 12 Fiber kapasiteli tepsi.

FOSC-B-TRAY-24-1 B serisi için 24 Fiber kapasiteli tepsi.

Ayrı sipariş edilen tepsi kitleri;

12 kapasiteli ek kaseti, Kaset kapağı, Kablo Bağı, 4 Dar Koruma tüpü (Çap=2,0 mm), 4 Geniş Koruma tüpü (Çap=2,8 mm)
